Ziegler Trokomat in Aufbau und Wirkungsweise:

( Der Trokomat ist eine Entlüftungseinrichtung für Pumpen)

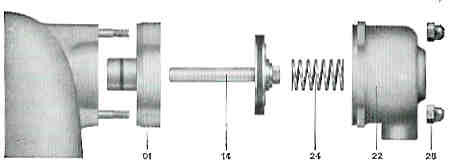

Das Entlüftungssystem besteht aus zwei getrennt arbeitenden Kurzhub-Kolbenpumpen von großer Einfachheit. Das Bild oben zeigt die wenigen Teile eines Kolbens in der Reihenfolge der Montage.

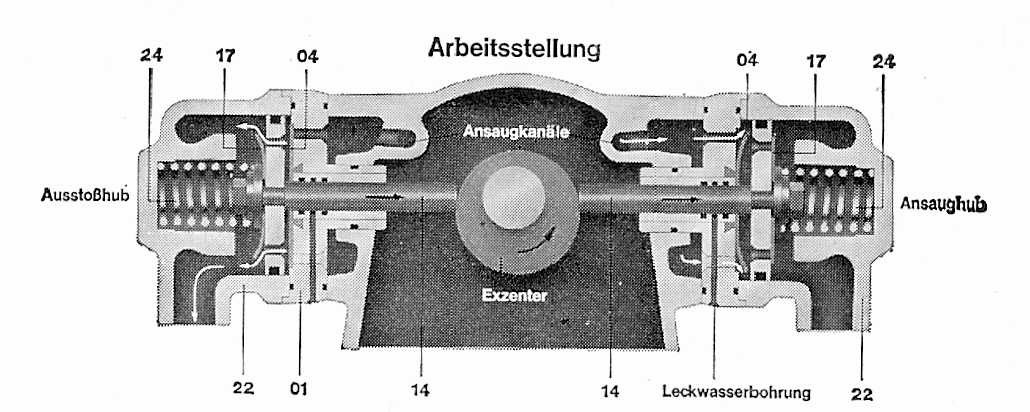

Die Kolben 14 werden von jeweils einer Feder 24 gegen den Excenter der Pumpenwelle gedrückt. Wird die Pumpe eingekuppelt, so drückt der rotierende Excenter die Kolben abwechselnd nach außen, wobei über die Ansaugkanäle Luft aus Saugleitung und Gehäuse angesaugt wird. Diese Luft strömt durch die sich öffnenden Einlassmembranen 04 in den Hubraum. Der Federdruck bewegt die Kolben wieder nach innen. Dabei wird die Einlassmembrane geschlossen, die im Hubraum befindliche Luft komprimiert und über die sich öffnenden Auslassmembranen 17 und die Ausstoßleitungen ins Freie gedrückt.

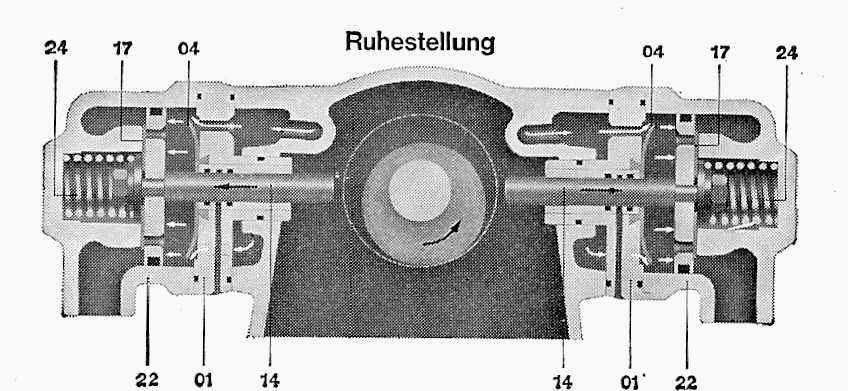

Das in die entlüftete Pumpe nachdrückende Wasser strömt durch die Ansaugkanäle in die Einlassmembranen 04 in den Hubraum. Es drückt dabei die Kolben 14 vom rotierenden Excenter weg nach außen, bis die Auslassmembranen 17 an den Zylinderkappen 22 anliegen und die Kolbenbohrungen abdichten. Dreht sich der Excenter leer, ist der TROKOMAT abgeschaltet.               zurück
